摘要：在光伏组件清洁中，刷盘是与光伏板直接接触的清洁界面——然而它的设计却常常被忽视。本文剖析了市面上常规刷盘普遍存在的四大设计缺陷，并介绍了喷水象全新一代刷盘的设计突破：采用一体植毛工艺、优化散水结构、加大驱动连接件、以及弧线表面设计。实验室测试与实地验证表明，新型刷盘在刷毛保持性、用水效率、电机保护和易清洁性方面均有显著提升。

一、引言：刷盘——光伏清洁设备中的关键部件

在光伏清洁设备中，电机、电池和控制系统固然重要。但刷盘——这个直接与光伏板表面接触的部件，实际上是任何清洁刷、清洁机或清洁机器人中最关键的组成部分。一个设计不良的刷盘，不仅会降低清洁效果，还可能损伤它本应保护的光伏板，增加用水量，缩短设备寿命。

喷水象作为专业的光伏清洁设备制造商——产品涵盖自动清洁机器人、滚筒刷、单头刷和双头刷——在刷盘研发上投入了大量资源。本文详细介绍我们最新一代刷盘设计如何解决行业中常规刷盘的四个核心痛点。

二、常规光伏清洁刷盘的四大设计缺陷

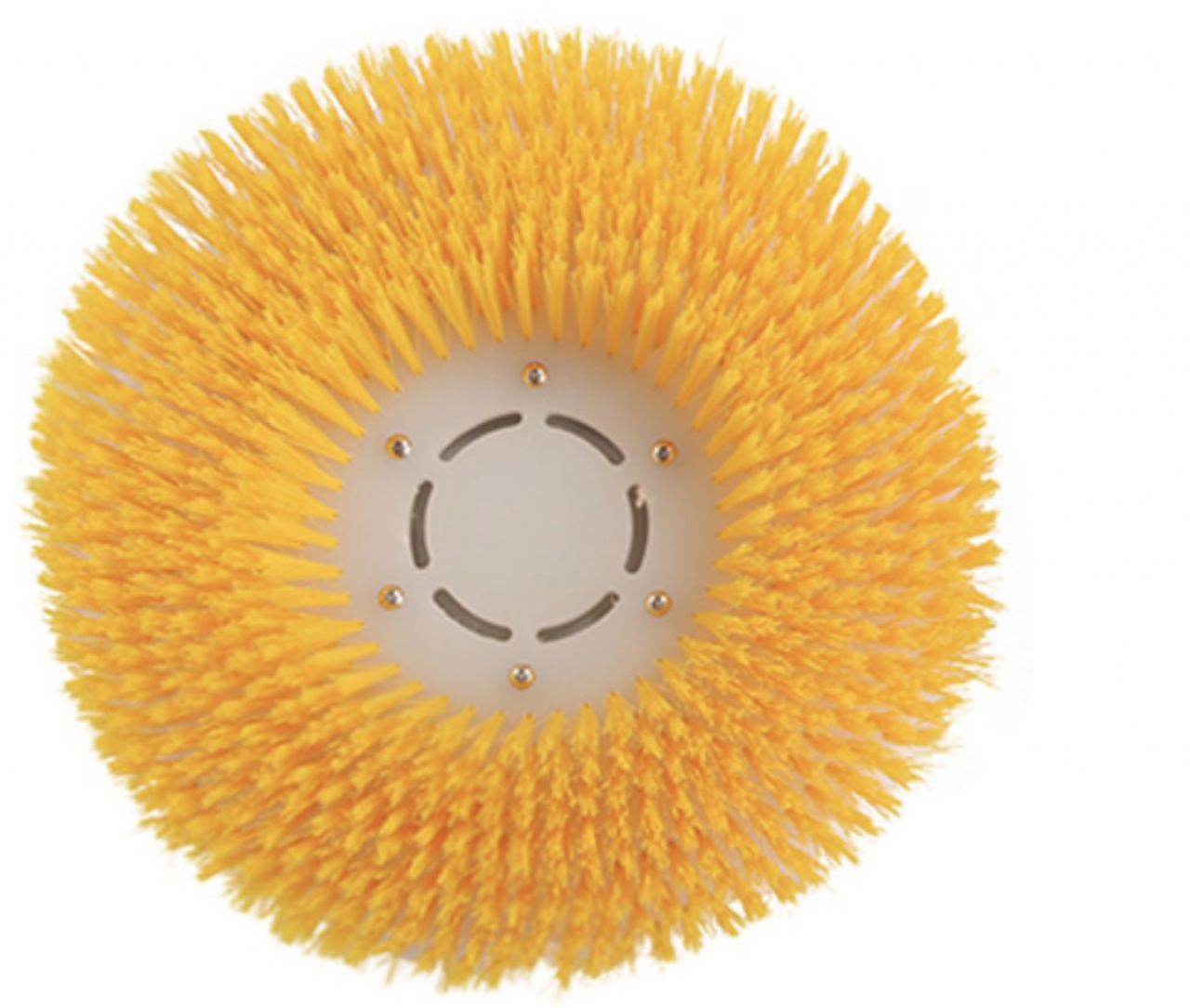

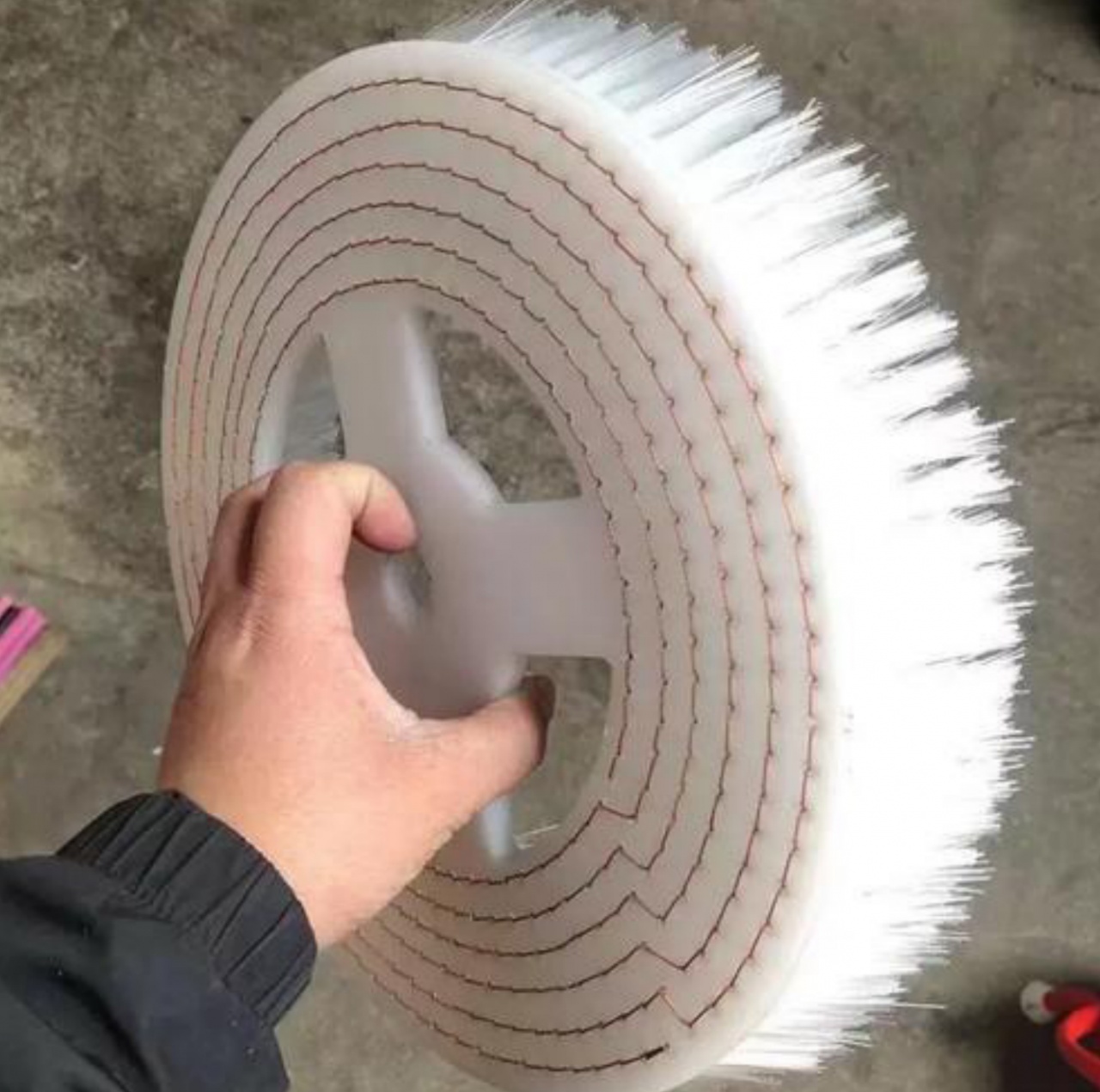

2.1 编织绳刷毛工艺：可靠性的隐患

目前市面上绝大多数竞品刷盘采用编织绳刷毛工艺，而非植毛工艺。这种传统方法将刷毛拧成绳状再嵌入刷盘——虽然制造成本低，但带来了根本性的可靠性问题：

· 编织绳在持续机械应力和水浸作用下容易散股、松脱，导致刷毛从刷盘上脱落。

· 脱落的刷毛可能划伤光伏板的减反射涂层，永久性降低发电效率。

· 编织结构在刷毛束内部形成深隙，容易藏污纳垢，影响清洁效果与卫生。

见下图：

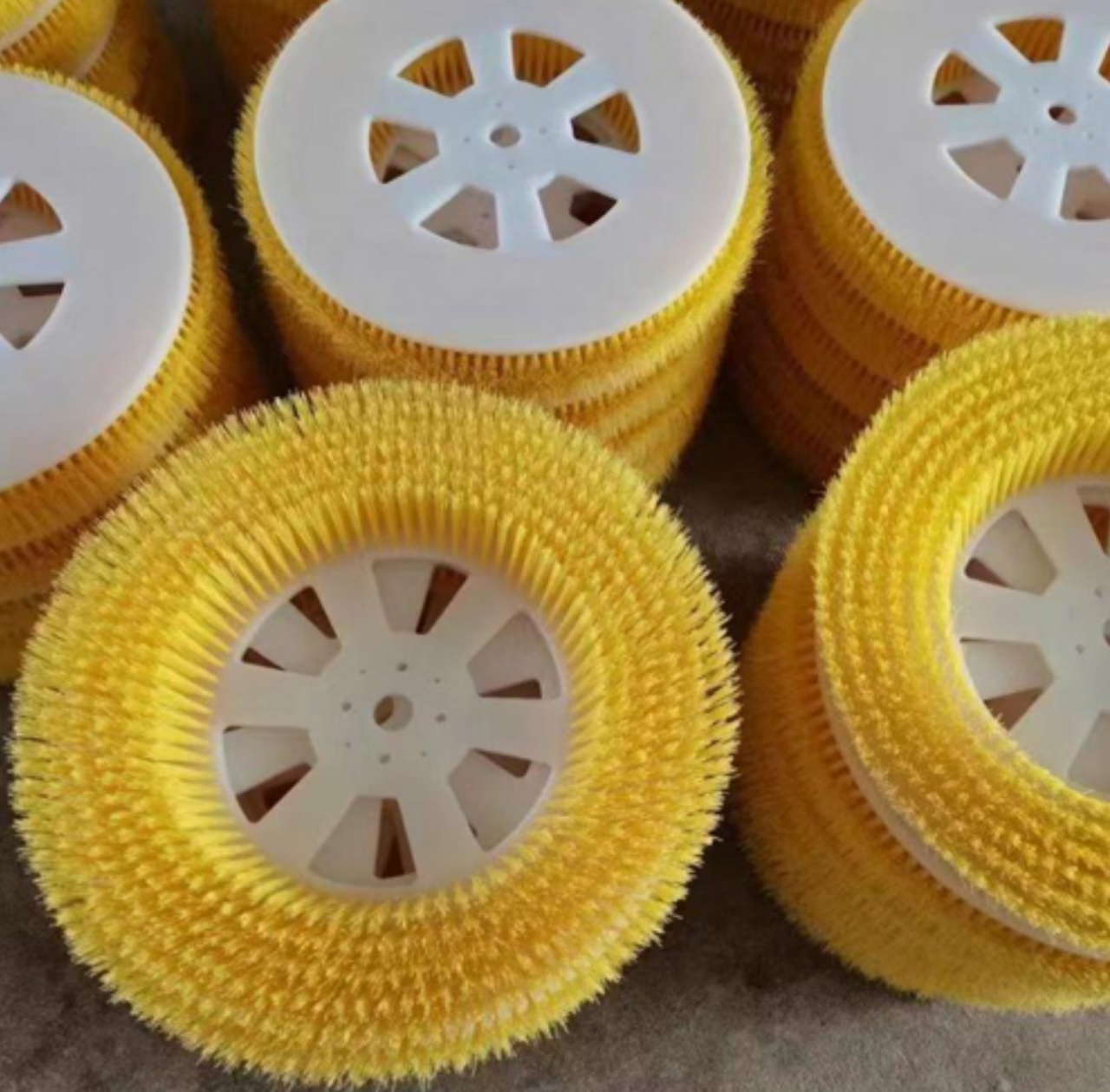

2.2 缺少散水功能：水资源浪费

大多数刷盘缺乏内置的散水机制，水流直接通过中心孔排出，不均匀地流到光伏板表面：

· 大量水从光伏板边缘流出，未参与清洗即浪费。

· 湿润不均匀导致部分区域过湿、部分区域仍然干燥，影响清洁一致性。

· 对于在中东等缺水地区使用的水路光伏清洁刷系统，这种低效既是经济问题也是环境问题。

见下图：

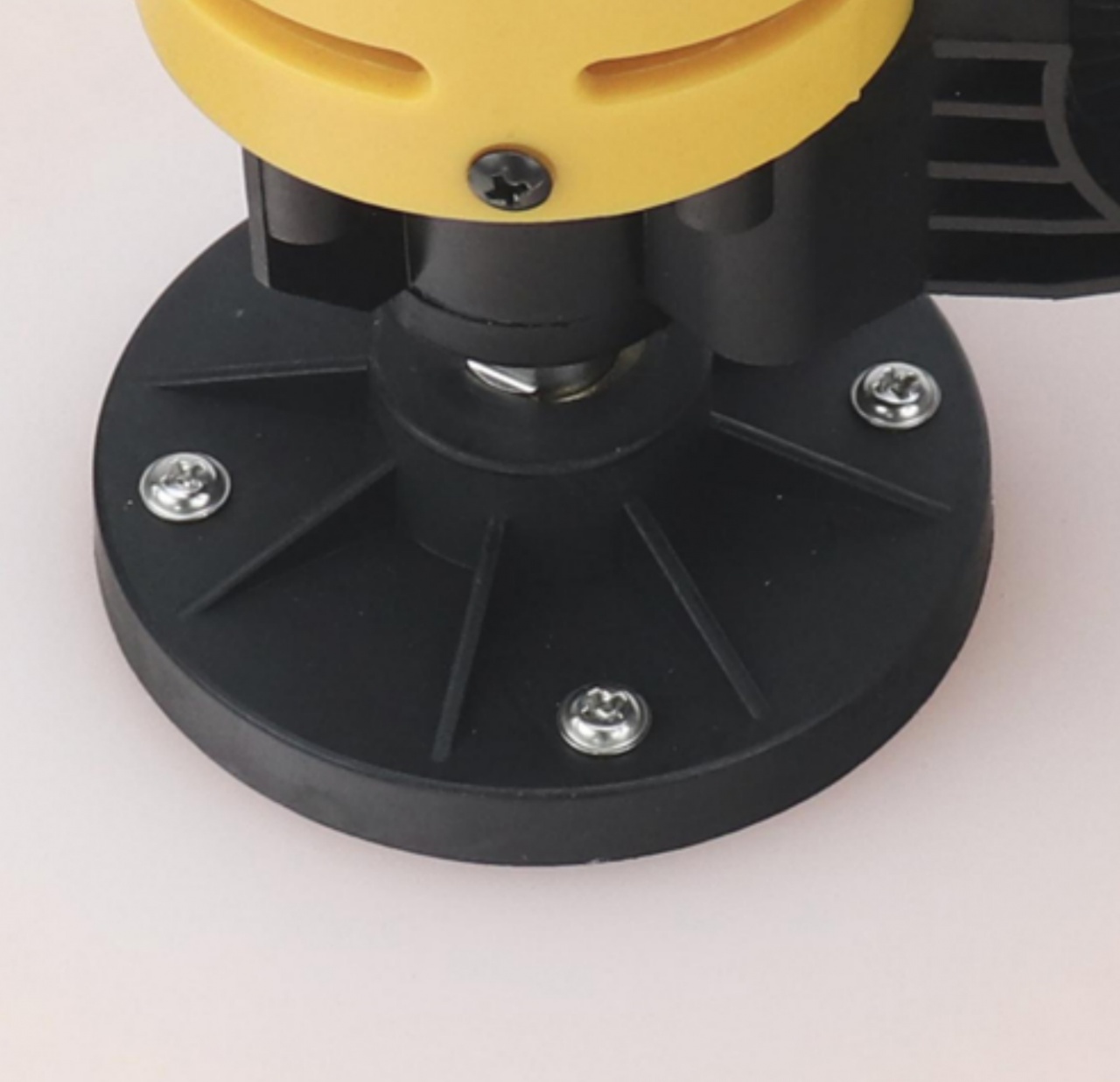

2.3 连接件尺寸过小：电机负载过大

驱动连接件负责将电机的旋转力传递给刷盘。许多竞品设计中，连接件的尺寸远小于实际扭矩需求：

· 连接件过小导致有效力臂缩短，电机需要输出更高扭矩才能维持相同的刷盘转速和压力。

· 电机负载增大加速轴承和绕组的磨损，缩短使用寿命。

· 在重度污染环境（如沙漠、农业区域）中这一问题尤为突出——需要持续输出的清洁扭矩更高。

见下图：

2.4 表面几何结构复杂：积灰难清理

常规刷盘的连接件和加强筋有很多直角、凹陷和尖角过渡：

· 运行中灰尘和污垢会积聚在每个角落，形成难以清洗的表面。

· 长期积聚的污垢硬化后会破坏刷盘动平衡，产生振动和不均匀磨损。

· 沾满污垢的刷盘视觉上不专业，影响运维团队在客户和利益相关方面前的形象。

三、喷水象全新一代刷盘设计

针对以上行业通病，我们的研发团队——由机电工程领域的专家领衔——开发了全面重新设计的刷盘，代表了光伏清洁刷技术的显著进步。

3.1 一体植毛工艺

新刷盘采用一体植毛工艺——与高端牙刷相同的精密制造技术。刷毛束通过机械方式锚定在精加工的刷盘孔位中，形成永久性结合。

· 刷毛保持性大幅提升：长时间使用后无脱毛、无磨损、无秃斑。

· 植毛结构消除了编织结构中藏污纳垢的内部缝隙。

· 不同区域的刷毛密度和硬度可精准控制，实现最优清洁效果。

· 这一设计对于需要稳定一致清洁质量的光伏清洁刷应用尤为重要。

见下图：

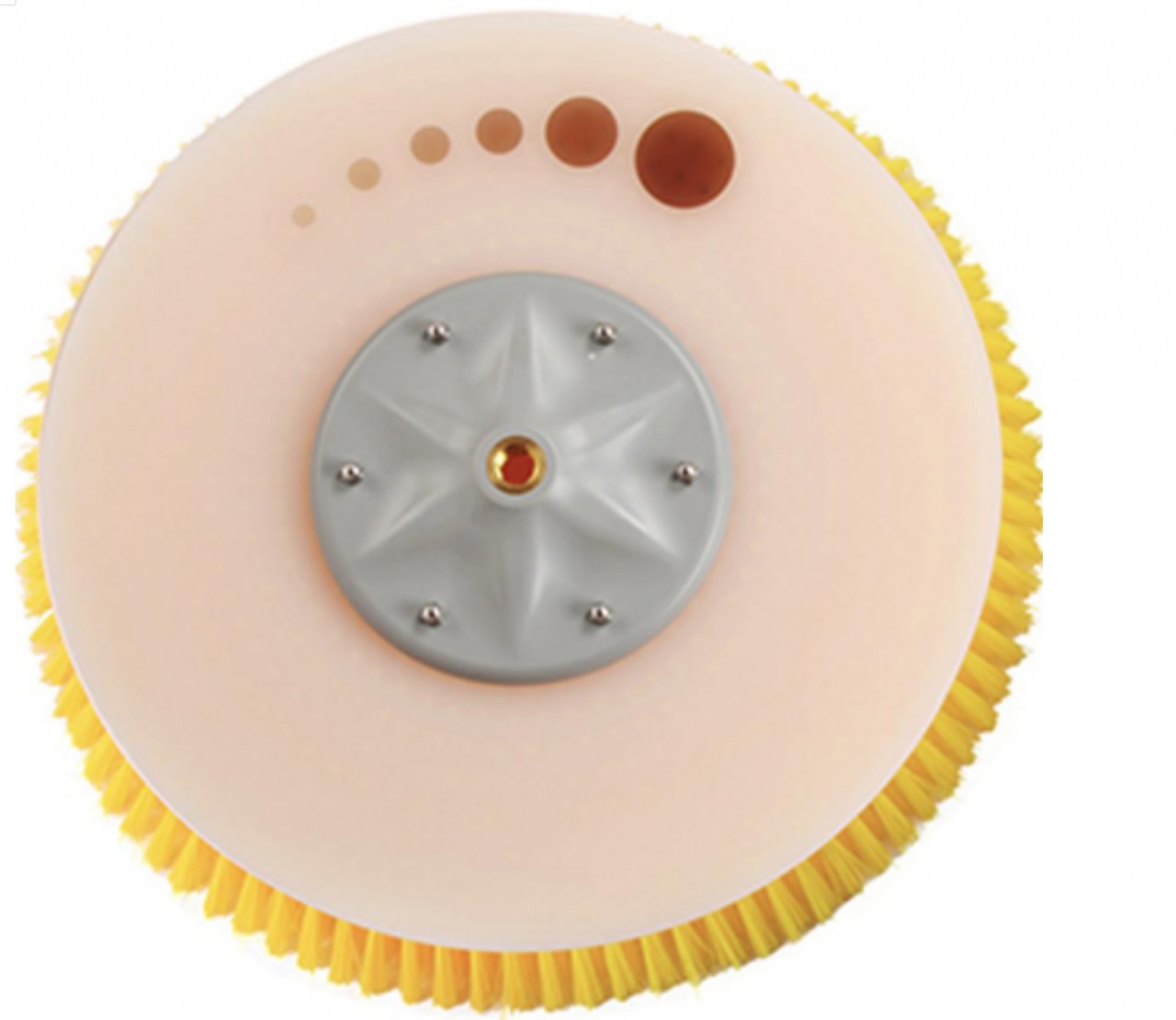

3.2 工程化散水槽设计

我们在刷盘内部均匀设置了6个精密加工的散水槽，围绕中心进水口均匀分布。当电机带动刷盘高速旋转时，离心力将水均匀分布到各散水槽，形成可控的均匀喷雾覆盖整个清洁宽度。

· 相比传统中心出水设计，用水量减少约30%。

· 均匀湿润确保全板面清洁效果一致。

· 散水槽具有自清洁功能——运行中离心力自动排出杂物。

· 这一创新对于在缺水环境中运行的自动清洁设备尤为有价值。

见下图：

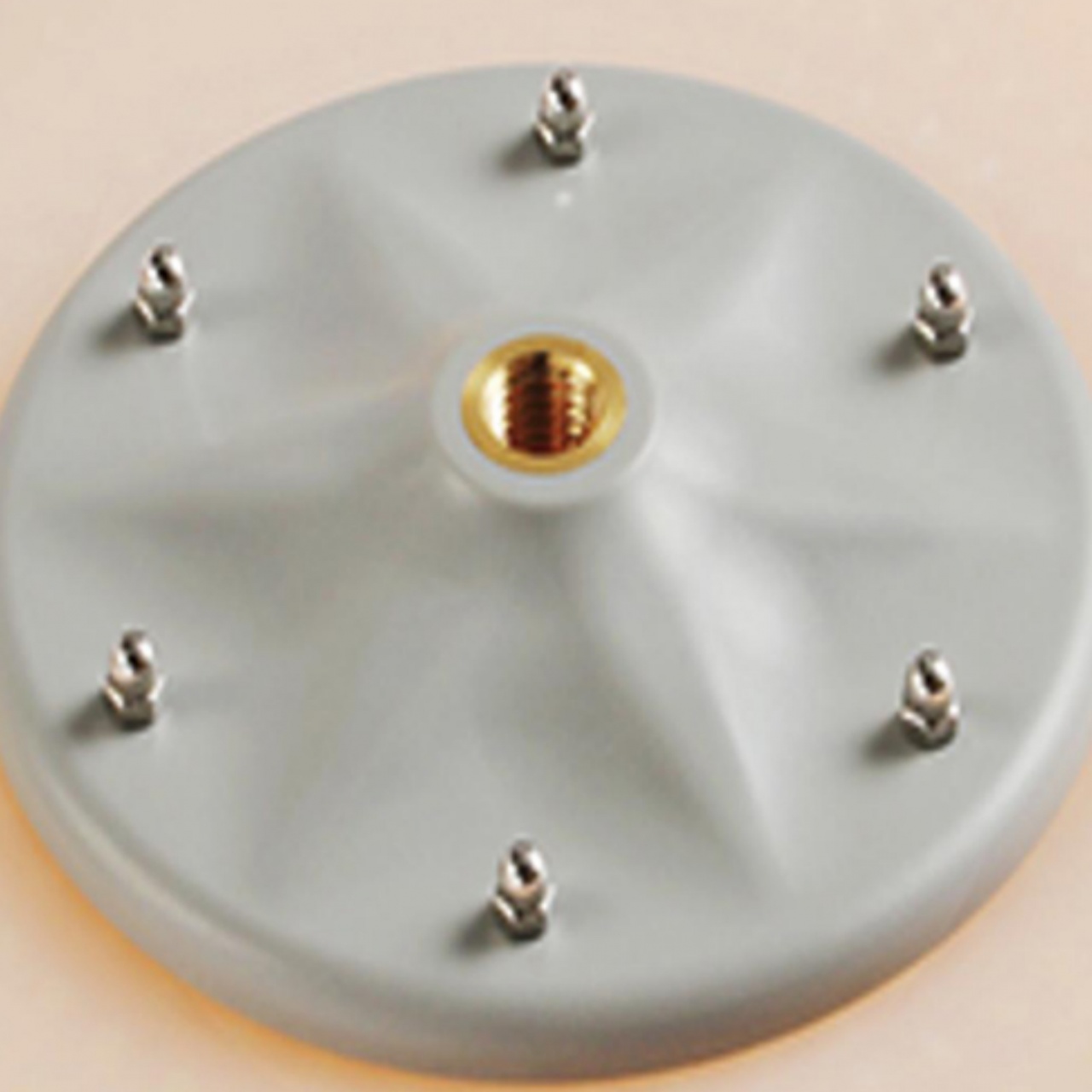

3.3 加大驱动连接件：优化扭矩传递

新型驱动连接件的横截面积是传统设计的2-3倍。这一看似简单的改动带来了深远的机械优势：

· 更长的有效力臂显著降低了电机所需的扭矩输出，减少了电负载和热应力。

· 在持续运行的严苛工况下，电机寿命显著延长。

· 加大连接件将机械应力分布在更大面积上，降低了驱动接口的疲劳失效风险。

· 这是喷水象光伏清洁刷系统在大规模光伏电站运维中的关键优势。

见下图：

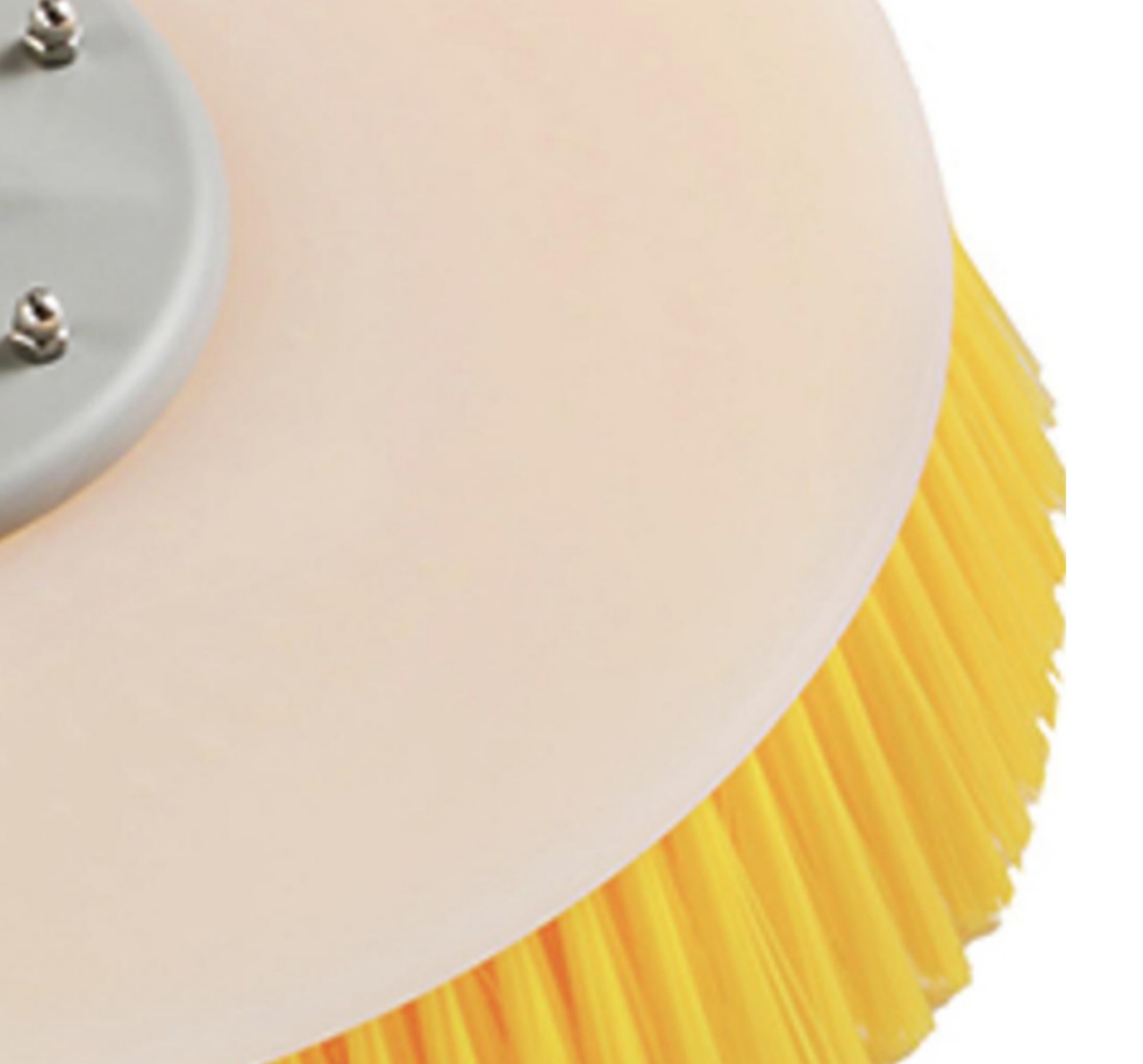

3.4 弧线表面设计：易清洁

所有加强筋和结构特征均采用平滑的弧线过渡，替代传统的直角设计：

· 没有尖角和凹槽，灰尘和污垢无处积聚。

· 清水冲洗即可恢复如新。

· 光滑表面减少了旋转时的空气阻力，带来边际节能效果。

· 运维团队喜欢更清洁的设备——这个细节强化了专业的运维水准。

见下图：

四、实地验证：测试结果

新型刷盘已在多个光伏组件清洁系统部署中进行了广泛的实验室和实地验证：

测试项	喷水象设计	传统设计
刷毛保持性	连续运行500小时后零脱落	编织绳设计脱落率可达15%
用水效率	每块板用水量减少约30%，喷雾均匀	分布不均，大量流失浪费
电机负载	运行电流明显降低	电流偏高，加速电机发热
易清洁性	清水冲洗即恢复如新	需人工刷洗角落积垢
